[路線計算]
●各タブでデータの設定、計算を行っていきます。
| ＜路線計算＞ |
IP座標を入力、選択（ﾃﾞｰﾀｼｰﾄに入力してある場合）、
またはCADから取得（ﾌﾙﾊﾞｰｼﾞｮﾝのみ）した後、
曲線ﾊﾟﾗﾒｰﾀ、縦断要素（ｽﾓｰﾙﾊﾞｰｼﾞｮﾝ以上）、幅員、任意測点を入力し、
路線全体で3次元座標値を求め、ﾃﾞｰﾀｼｰﾄに取り込みます。
曲線は単曲線、対称、非対称、凸型、片側ｸﾛｿｲﾄﾞの計算をします。また、任意測点計算、測点間の分割、ﾌﾞﾚｰｷ測点に対応しています。
※ﾌﾘｰ、ｽﾓｰﾙﾊﾞｰｼﾞｮﾝでCADからIP座標を取得したい場合は、[CAD操作]→[座標取得]
でﾃﾞｰﾀｼｰﾄに取り込み、それを路線計算の線形ﾃﾞｰﾀﾀﾌﾞで選択すればOKです。
| ＜路線計算の起動＞ |
[計算]
↓
[路線計算]
●各タブでデータの設定、計算を行っていきます。

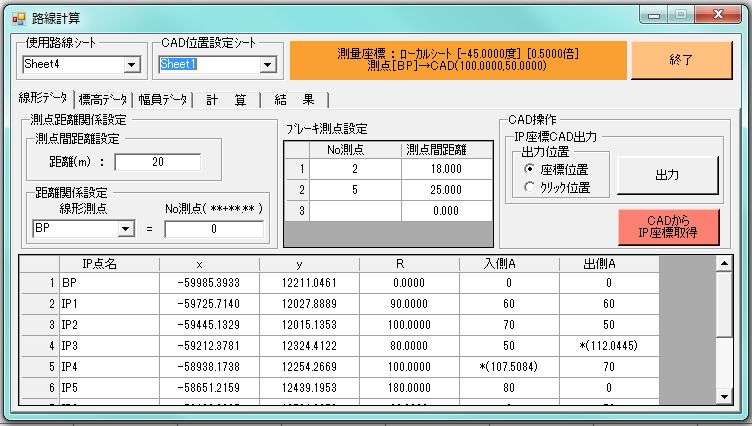

| 線形データ設定 | ： 線形ﾃﾞｰﾀを設定します。 |
| 標高データ設定 | ： 標高ﾃﾞｰﾀを設定します。 |
| 幅員データ設定 | ： 幅員ﾃﾞｰﾀを設定します。 |
| 計 算 | ： 計算ﾊﾟﾗﾒｰﾀ、任意測点を設定し、計算をします。 |
| 結 果 | ： 結果のｴｸｾﾙ、CAD出力を行います。 |
| ｴｸｾﾙ、CAD出力例 | ： ｴｸｾﾙ、CADに出力した例です。 |
| ﾌﾘｰﾊﾞｰｼﾞｮﾝ | ： | 標高ﾃﾞｰﾀ設定、CADからのIP座標取得、CADへの作図が行えません。 |
| ｽﾓｰﾙﾊﾞｰｼﾞｮﾝ | ： | CADからのIP座標取得、CADへの作図が行えません。 |
| ﾌﾙﾊﾞｰｼﾞｮﾝ | ： | 全ての機能が使えます。 |
