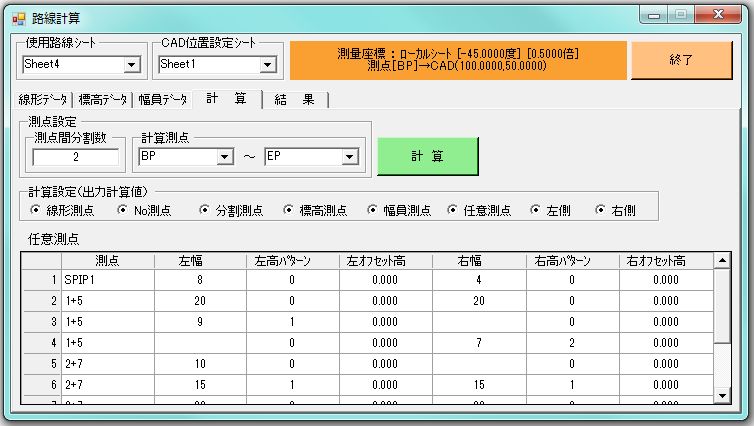

計算タブ

　＜計算タブ＞　

　＜測点設定＞　

　＜測点分割数＞　

・測点間の分割数を設定します。
分割した区間の距離が2m以上で計算するようになっています。それ以下の測点が必要な場合は任意測点で計算してください。

　＜計算測点＞　

・どの測点からどの測点まで計算するか設定します。
測点は入力することも、ｺﾝﾎﾞﾎﾞｯｸｽのﾌﾟﾙﾀﾞｳﾝﾒﾆｭｰから選択することもできます。
線形測点を入力する場合は、その線形測点が法線に存在しないとｴﾗｰﾒｯｾｰｼﾞが表示されます。

※測点が順番に並んでいる必要はありません。

　＜計算設定＞　

・結果ﾀﾌﾞに出力する測点を設定します。ﾁｪｯｸした測点が結果ﾀﾌﾞに出力されます。

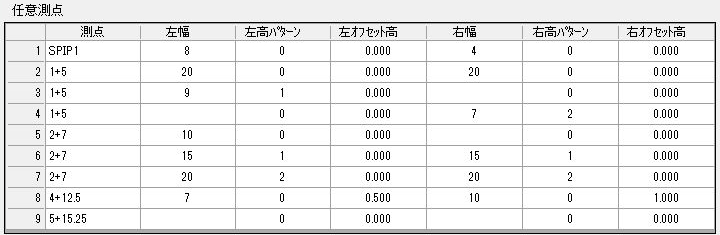

　＜任意測点＞　

　＜測点＞　

・同一測点で複数の値の入力ができます。
測点は入力することも、ｺﾝﾎﾞﾎﾞｯｸｽのﾌﾟﾙﾀﾞｳﾝﾒﾆｭｰから選択することもできます。
線形測点を入力する場合は、その線形測点が法線に存在しないとｴﾗｰﾒｯｾｰｼﾞが表示されます。

　＜幅＞　

・ｾﾝﾀｰからの距離を入力します。
測点だけの入力で、幅を入力しないこともできます。その場合は、法線上にその測点と、それを挟む測点に幅員が入力されている場合は幅員を計算します。縦断（ｽﾓｰﾙﾊﾞｰｼﾞｮﾝ以上）が設定されている場合は縦断も計算します。

　＜高さパターン＞　

・任意点の高さのﾊﾟﾀｰﾝを入力します。

　＜オフセット＞　

・任意点の高さﾊﾟﾀｰﾝからのｵﾌｾｯﾄを入力します。
上側が”+”、下側が”-”になります。
