平面図上に作図された詳細図、または別に作図された詳細図等、ﾛｰｶﾙな平面から、[CAD操作]、[計算]機能を使用できます。 ﾛｰｶﾙ平面上で、基準点を２点指定します。ここで、この２点の関係が正しければ、ﾛｰｶﾙ平面がX倍されていても作業に影響はありません。

例えば、1/100の平面図上に２倍でｺﾋﾟｰされた詳細図があるとすると、それを使い[CAD操作]、[計算]の各機能を使うことができます。
※基準点を選ぶ際は正確に指定し、ﾛｰｶﾙ設定した後にガブガブﾌｫｰﾑ上に表示される回転角度、倍率、測点位置を確認してください。

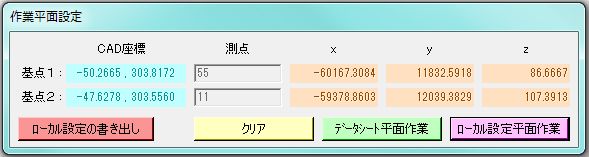

[作業平面 : 基準平面]（緑色のﾎﾞﾀﾝ）
　　↓
ﾛｰｶﾙ平面上の基点１をﾀﾞﾌﾞﾙｸﾘｯｸします。
図面を拡大して、確実に基準点を指定して下さい。
　　↓
基点１の測点名を入力します。
　　↓
ﾛｰｶﾙ平面上の基点２をﾀﾞﾌﾞﾙｸﾘｯｸします。
図面を拡大して、確実に基準点を指定して下さい。
　　↓
基点２の測点名を入力します。
ここで、[回転された図形を許さない]にﾁｪｯｸが入っていると、基点１，２の関係を調べ、適切でない場合はﾒｯｾｰｼﾞが出力されます。

選んだ基準点を変えたい場合は[ｸﾘｱ]して下さい。
　　↓
[ﾛｰｶﾙ設定平面作業]（ﾋﾟﾝｸ色のﾎﾞﾀﾝ）
　　↓
以降の作業は、指定したﾛｰｶﾙ平面上で行います。

作業平面をもとに戻す時は、再度作業平面設定ﾌｫｰﾑに入り、[ﾃﾞｰﾀｼｰﾄ平面作業]（緑色のﾎﾞﾀﾝ）で戻してください。

一度登録したﾛｰｶﾙ平面は、新たにﾛｰｶﾙ平面を設定するまで有効になっているので、再度同じﾛｰｶﾙ平面を使いたい場合は、 基準点を指定せずに、ﾛｰｶﾙ平面を設定できます。

※ﾛｰｶﾙ設定はﾃﾞｰﾀｼｰﾄCAD作図設定より優先されます。ﾃﾞｰﾀｼｰﾄを切り替えてもﾛｰｶﾙ設定は切り替わりません。

ﾛｰｶﾙ設定の値をﾃﾞｰﾀｼｰﾄに書き出すには、[ﾛｰｶﾙ設定の書き出し]ﾎﾞﾀﾝを使います。
この場合、ﾛｰｶﾙ設定はされずにﾃﾞｰﾀｼｰﾄにCAD作図設定が書き出されます。 結果として、書き出されたﾃﾞｰﾀｼｰﾄを使っている時は、ﾛｰｶﾙ設定されているのと同じことになります。 （ﾃﾞｰﾀｼｰﾄを切り替えると設定は変わってしまいます。）
