| <縦断出力> |
縦断出力したい点を指定していき、縦断線を作図し、勾配等をエクセルシートに書き出します。
[CAD操作]
↓
[縦断出力]
↓
平面図上の縦断出力したい点をシングルクリックしていきます。
このとき、作図される基準線と実際の線(法線、構造物等)とができる限り一致するよう基準線のパターンを選んで下さい。
この基準線の距離により勾配を計算します。
パターンは4種類あり、いつでも変更できます。
1:直線 基準線を直線でつなげていきます。
2:単曲線 最初の3点で単曲線を描き、その後指定された点を、直線または単曲線でつなげていきます。
3:直線->単曲線 最初の3点を直線と単曲線で描き、その後指定された点を、直線または単曲線でつなげていきます。
4:単曲線->直線 最初の3点を単曲線と直線で描き、その後指定された点を、直線または単曲線でつなげていきます。
x,y座標値に同一な点がある場合、コンボボックスの”▼”が使用可能になるので、使いたい点を選択して下さい。
点間を直線と単曲線として距離を計算します。
クリックした点を取り消したい場合は[キャンセル]して下さい。
計算結果をデータシートに取り込みたい場合は[エクセル出力]して下さい。
作図されている基準線を残したい場合は[基準線を残す]にチェックして下さい。
↓
[CAD出力]
↓
平面図上の配置したい点をクリックします。
↓
平面図に縦断線が配置されます。
出力された縦断線はグループ化されているため、まとめて編集が可能です。
↓
以上の処理は連続して行うことができます。

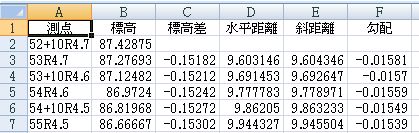

エクセルデータシートに結果を出力する場合は[エクセル出力] で測点、標高、標高差、水平距離、斜距離、勾配が出力されます。
(水平距離、斜距離は座標間を直線でつないだ距離です。)
